偏光万華鏡

2007/8/2

注）材料のお店の取り扱い商品、価格などが変わっていることもあるかもしれませんので御了承下さい。


偏光万華鏡（光の万華鏡）

２枚の偏光板を使い、光の屈折を利用し
透明なオブジェクトが綺麗な虹色！七色に見える
不思議な万華鏡です！

偏光板の事が簡単に（株）エムコサイトに載っています。
↓
http://tokyo.cool.ne.jp/mko_pop/

偏光万華鏡	画像

☆☆☆☆☆
材料

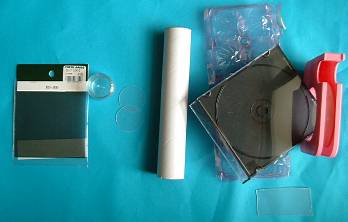

		左から 1】偏光板シート（裏面粘着剤付き）東急ハンズにて160円くらいで購入10�p×10�p 2】セル（オブジェクトケース）無印で100円で購入 3】透明プラバン0.5ミリを筒に合わせてカットした円形もの2枚 　　　＊0.5ミリはちょっと薄いですがハサミでカット出来るので使いよいです。 4】筒・サランラップの筒を20ｃｍにカットしたもの 　　　　＊筒のカット方法はこちらを参考にして下さい 5】オブジェクト：Hikariペットエース45ｃｍ×60ｃｍ1200円吉祥寺ユザワヤで購入 　　　　　　　　　　その他・・卵のパック・ＣＤケース・セロテープなど偏光板で色が出るものを選ぶ！
接着剤		ボンドのエポキシ５分硬化を使用 ホームセンター・東急ハンズなど。

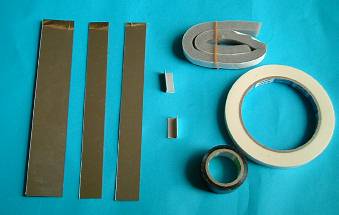

		6】ミラーＣ　19,7ｃｍ×約2.5ｃｍ 　　　　　Ｂ　19.7ｃｍ×約1.8ｃｍ 　　　　　Ａ　19.7ｃｍ×約1.9ｃｍ 7】アルミＬ型枠を3センチくらいにカットしたもの2個 　　金属用のノコギリで切れます。 　　切り方はミラーの組み方に載っています。 8】クッションテープ（サッシなどの隙間風防止用） 　　両面テープ・ビニールテープ 　　ホームセンター・東急ハンズなどで購入

☆

製作開始

☆

ミラーを組みます。

今回は直角三角形３ミラーです

☆組み方はこちらに載っています（クリックして下さい）


☆他のミラー組で作りたい方はこちらミラーの組み方を参考にして下さ


組みあがったミラーを筒に入れます
クッション材は筒に合った大きさ厚さ形にします！今回は円筒用です。

クッションテープ（サッシなどの隙間風防止用） を2〜３センチに切って ←写真のように・・9箇所に貼る

↓
↓

ミラーを筒に入れる

☆

オブジェクト作り、選び！

オブジェクトは偏光板で色が出るものを選びます！
Hikariペットエース（クリア）はプロも使っていて良く色が出ます。

その他、クリア（透明な）ものが基本ですが・・・
袋、卵のパック・ＣＤケースの透明な蓋やお菓子の袋など調べてみると身近に沢山あります。

調べ方

偏光板を少し切って下記のように重ねます。
縦と横向きで重ねるのが良い！重なった部分が黒く見えます！

その間に調べたいものを挟んで光の方に向けて見て下さい。
青や紫やピンクなど色が付いていたらオブジェクトとして使えます。
色が変わらす、白からグレイ色でしたら、オブジェクトととしては適しません。
↓

⇒

☆

セロテープを使って作ってみましょう〜！
普通のプラバンでもセロテープを貼る事でオブジェクトになります。
ペタペタとセロテープを角度を変えながら貼り重ねます。
これを偏光板に挟んで光の方向に向けて見てみます！
重なった所が色々な色に変化して見えます。
これをオブジェクトとして使います

＊長い時間が立つたたり、保存状態によってはセロテープ部分がべた付くことがります！

⇒

次は・・・セル（オブジェクトケース）です！

材料
	偏光板（裏面粘着剤付き）を丸く切る １枚はセル（オブジェクトケース）の内側に貼るのでその大きさ もう１枚はプラバンと同じ大きさ（写真はちょっと小さいです＾＾；） セル（オブジェクトケース）無印で100円で購入・・その 蓋だけを使用しました。 プラバンを筒の直径に合わせてカットした円形２枚

☆

	偏光板（裏面粘着剤付き）の保護シート裏表を剥がし セル（オブジェクトケース）の内側（中側）に貼る 左です！ 右はこのセルの蓋用に切った円形プラバン
	ペットエースや卵のパック・ＣＤケース・・・・など 偏光板に挟んで見て色が出るものを選び ケースに入るようにくいろいろな形に切り入れます。 あまり小さいものばかりより、大きめのものを入れる方が 色がはっきりと見えます。 （私は小さ目ですので細やかな画像になりました）
	偏光板の保護シート裏表を剥がして！ 右は蓋用の円形プラバンにを貼ります。 このセルをこれで蓋をします！
	偏光板を貼った蓋を回転させると、 90度まわすごとに明るくなったり暗くなったりしますので・・・ バックの色が暗く、真っ黒になった状態の場所を 探して・・・接着剤でこの蓋を接着して出来上がり！ 固まるまで動かさない・・・・ オブジェクトがケースについてしまうことがあります

↓
↓

蓋をしたセル（オブジェクトケース）に 接着剤を付けた筒を載せてで貼ります。

☆

覗き口側のミラーがギリギリ隠れるように黒のテープを貼る
テープは布テープ又はビニールテープでも良い！
これは覗いた時にミラーの厚み：ガラス部分を通して光が直接目に入るのを防ぎます！
黒の油性マジックでこの部分を塗る事も出来ます。
（このページ下に掲載しています、参考にして下さい）

↓

残った円形に切ったプラバンを 覗き口側に載せて接着します、 保護シート裏表をも剥がすのを 忘れないように注意

今回は家にあった麻紐とカラフルな組み紐を使って
筒に巻いていくことにしました。

完成です！
ビーズでちょっとオシャレしてみました（笑）

いろいろな筒を作って楽しんで下さい！

☆

画像です！
透明なオブジェクトが偏光板で挟み込むと・・・光の屈折で七色に見えます！
不思議・ふしぎ！

☆

オブジェクトをおおきく切って入れた時の映像です！
大柄になり偏光がはっきりと出ます！


☆

☆

☆

油性黒マジックで塗る時の参考にして下さい
↓

覗き側（レンズを付ける方）のミラーのカット面（三角の部分＝左図部分） を黒の油性マジックで塗り潰す！ （覗いた時にミラーの厚みの間を光が通り抜け、直接　光が目に入ってしまったり、 光の線が見えたりする事があるので　ここを黒く塗って置くと良い）

☆

☆☆☆
☆
☆
☆
☆☆☆

偏光板の購入先

東急ハンズ
http://www.tokyu-hands.co.jp/

商品番号　値段　　　サイズ
AS-100　　\140円　10cm×10cm
AS-250　　\900円　25cm×25cm
AN-100　　\160円　10cm×10cm　片面粘着
２００４年頃の価格です、これに消費税が足されます！

☆

（株）エムコ　大量購入向き
http://tokyo.cool.ne.jp/mko_pop/

購入例の参考
スモーク偏光板（粘着付き）1000mm×500mm：\4000＋消費税＋送料


ハンズなどの情報は材料調達にも載っています。

２００７年８月

☆☆☆
