| 2000/12/6 |

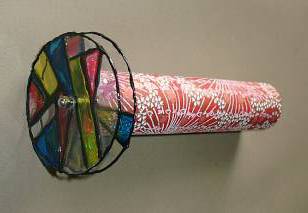

| 覗いた映像 | 完成写真 | ブルー系、ホイール | ||
 |
 |
★ ★ 覗いた感じは、 ステンド風で ★ 綺麗です。★ ★ ★ ★★ |
 |
|

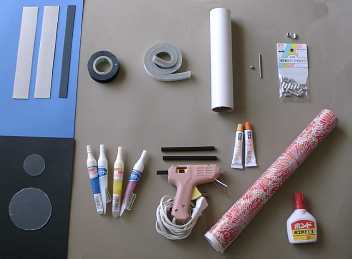

| 材料リスト | |
 |
【A】(左上から)ミラー3.1cm×20cm ２枚 プラバンつや消しの物(黒)1.7cm×20cm 1枚 【B】製本テープ・隙間テープ 【C】サランラップの芯20cmにカット 【D】寸切ネジ(頭の無いネジ)0.4cm×５cm 1本 ふくろナット(ネジと合う0.4の物)1個 【E】裸圧着スリーブVA(小) ホイールの枚数5個＋1個 【F】(左下)プラバン(クリアー)厚さ1、0㎜と0、5㎜の物を 円形にカット(万能バサミ・調理用ハサミ可) 直径8cm・ホイール用5枚(1、0㎜) 直径4cm・2枚(0、5㎜) |
| ★ ★ ★ ★ ★ ★ | 【G】ステンドカラー・赤・青・黄色・白を使用、スレンドワッペンも可 【H】ホットボンド用ガン・黒のスティック数本 【I】接着剤・プラスチックと金属が接着できる物・速乾性が良い 【G】外側に貼る紙 【K】ボンド、のり(筒の外側はのりの方が貼り良い) |
| 材料 | 購入先リスト・その他 | ||
| A | 表面反射鏡(ガラスミラー)又は ポリカーボネイト版1.0㎜ (アクリルミラー) つや消しプラバン(黒) |
ガラスミラーはカレイドスコープ昔館（六本木）・ リトルベアー（田園調布）など、 アクリルミラーは、東急ハンズ 【 ミラーについて詳しくはこちら参照】 東急ハンズ＊つや消しが無い時は反射しないテープ、紙を貼ると良い |
|
| B | 製本テープ、 隙間テープ(スポンジの付き) |
ホームセンター・東急ハンズ | |
| D | サランラップの芯 （内径3.7cm使用）m |
円の内径からミラーの大きさを決めカットすれば、筒の太さは自由 長さは20cmが見やすい。その際ホイールの大きさ、筒の覗き穴、 ホイール側のプラバンの大きさに注意。 ＊ミラーはパッキングの厚み分小さめに！ |
|
| C | 寸切ネジ・ふくろナット | 東急ハンズ・寸切ネジ(ネジの頭が無い物) ふくろナットはホームセンター可 |
|
| E | 裸圧着スリーブVA(小) | 大手の電気屋さん・東急ハンズ・ | |
| F | プラバン（クリアー） 厚さ1、0㎜と0、5㎜ |
ホームセンター・東急ハンズ＊必ず透明なプラバン使用 | |
| G | ステンドカラー | ユザワヤ・東急ハンズ(渋谷、名古屋店にはありました)・手芸店など | |
| H | ホットボンド用ガン・ ホットスティック黒 |
ホームセンター・東急ハンズ・ユザワヤ・手芸店など | |
| I | 接着剤 | ホームセンター・東急ハンズなど＊プラスチックと金属が接着出きる物 | |
| J | 外側に貼る紙 | お好きな紙 | |
| K | ボンド、のり | ホームセンター・文具店・東急ハンズなど |
ホイールの作り方
 |

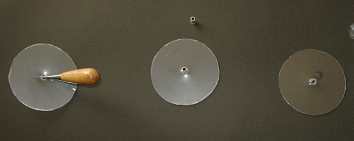

【厚さ1.0㎜、直径8cmにカットした円形ﾌﾟﾗﾊﾞﾝ使用】 【１】中心に目打ちで穴を開ける。 （裸圧着スリーブVA(小)がはまるサイズに開ける） 【2】裏、表の保護シートを剥がす。 |
||
 |

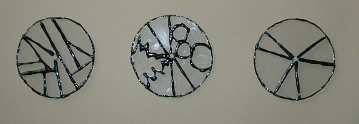

【3】ホットボンド（黒いスティック使用）で盛り上げる様 色分け線を引く。熱いので注意 |

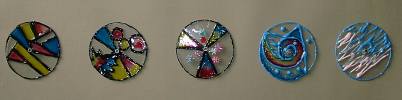

| A B C D E |
|
【4】ステンドカラーで各部分を着色し 裸圧着スリーブVA(小)を中心に 刺し、接着したら出来あがりです。 赤＋黄色＝橙など色作りも可 A・Bはステンドカラーで色を入れた物 Cはステンドカラー＋ビーズ Dは青のホットスティックで枠を引き ステンドカラーで色付け。 Eはホットスティック・ピンク.青のみで製作 |
||
万華鏡本体の作り方と仕上げ
| 【１】 | 【2】 | 【3】 | ||||
 |
 |
 |
||||
| 裏面の保護シートは剥がしておく。 ミラー（隙間）つや消しﾌﾟﾗﾊﾞﾝ（隙間） ミラーの順で並べ、必ずミラーの 厚み分（隙間）を空ける 製本テープ３本の上にに貼る。 保護シートがある時は剥がす。 |
二等辺三角形に組み、鏡にズレがないか確認して、テープで止める。 ミラーの表面は絶対 触らない事。 |
二等辺三角形の頂点を テープで補強。 組み上がったミラーに 隙間テープを三箇所 巻く。 |
||||
| 【4】 | 【5】 | 【6】 | 【7】 | |||||
 |
 |
 |
 |
|||||
| 隙間テープを巻いた ミラーを筒に挿入 する。 |
寸切ネジにふくろナット・ 裸圧着スリーブVA(小） ２個を通した寸法に 約5㎜の余裕を持たせ 筒に貼る位置を決定 |

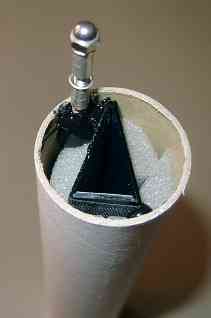

外に出すネジの寸法を もう一回確認してホット ボンドで真直ぐに取り 付ける。 寸法が短いとホイール が回りません。 |
筒用のプラバンのホイール側はネジが、付いているので図の様にカットする。 保護シートを裏、表剥がしておく。 |
|||||
| 【8】 | 【9】 | 【10】 | 【11】 | |||||
 |
 |
 |
 |
|||||
| 【7】のプラバンを載せ 製本テープを筒の回 りに上部分を少し 出して巻き、切り込み を入れる。 |
切り込みを入れた部分 を中心に向かって折り プラバンをしっかりと 止める。 注意！ ミラーの三角の内側 には、絶対掛からない 様に！覗いた際見え てしまいます。 |
接眼部分（覗き側） 保護シートを剥がした プラバンを載せ 製本テープを筒の回り に上部分を少し出して 巻き、切り込みを 入れる。 |
接眼部分（覗き側） 切り込みを入れた 部分を中心に 向かって折り プラバンをしっかり 止める。 |
|||||
| 【12】 | 【13】 | ★★★★★★★ | |||||
 |
 |
|
完成です |
||||
| 好きな紙を 貼る。 接眼面は覗き 穴をのこして 紙を貼る。 ホイール側は ﾐﾗｰの三角形 に掛からない 様に紙を貼る。 |
ホイールを付けて ふくろナットで しっかり止めて 出来あがり。 |
さあ！！覗いてホイールを 回してみましょう！！ ＊ホイール1枚で見る際は、 裸圧着スリーブVA(小)の予備を１個と ホイール1枚を寸切ネジに通して ふくろナットで止めてください。 |
★★★★★★★ | ||||
